N-PE 电涌保护器

DEHNventil M2 TNC FM


附加信息

产品概述

N-PE电涌保护模块(以下简称SPD)适用于TT系统的“3+1”线路保护方式设计，交流50/60Hz,额定电压380V供电系统，用于中线与PE等电位系统之间，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。并与DUN40系列电涌保护器组合成1P+NPE2P+NPE,3P+NPE等组合SPD,改善抗电涌性能。依据IEC61643-11:2011标准电涌保护器第‖级电涌保护器，C类电涌保护器。产品符合GBT18802.11-2020/1EC61643-11等标准。

主要结构与工作原理

PE以气体放电管或者空气放电间隙为主要执行元件，一般情况下，电极间呈高电阻状态，当电网因间接雷电和直接雷电或其它瞬时过电压出现电涌时，电极间在纳秒级时间内导通，将电涌引入大地，从而保护了电网上的设备，当该电涌过NPE消失后，NPE重新恢复到高电阻状态，不影响电网的正常运行。

安装

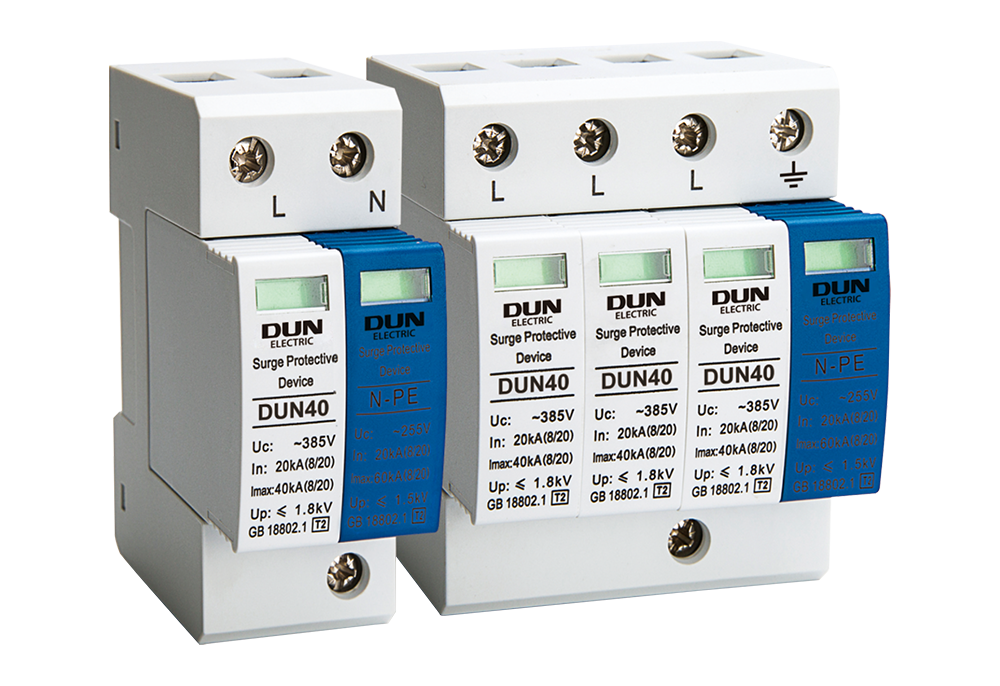

●NPE和DUN40系列电涌保护器组合成DUN40-1P+N,2P+N,3P+N等SPD,有共模(MC)和差模(MD)保护方式。

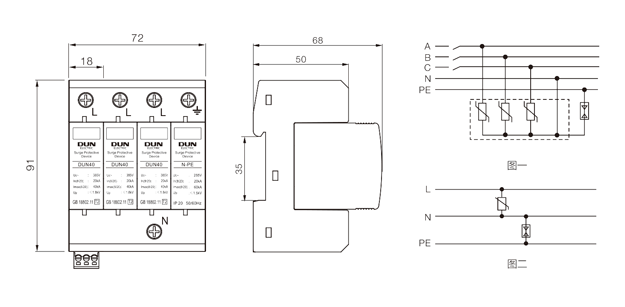

●NPE采用35mm的标准导轨安装，零线用2.5~35mm²的导线连接，地线用6mm²以上的双色多股铜质导线车接，长度不超过500mm。

技术参数

型号规格	DUN-NPE
最大持续工作电压Uc(VAC)	L-N	420	385	320	275
	N-PE	255
电压保护水平Up≤(kV)	L-N	2.0	1.8	1.6	1.5
	N-PE	1.5
最大放电电流(8/20μs)Imax(kA)	40
